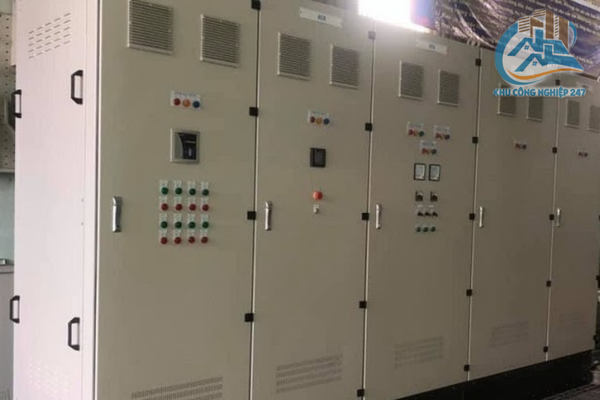

Tủ điện nhà xưởng là gì? Những điều cần biết về tủ điện nhà xưởng

Tủ điện nhà xưởng là trung tâm đầu não, nơi chứa đựng, bảo vệ và phân phối toàn bộ nguồn năng lượng cho mọi hoạt động sản xuất. Trong môi trường công nghiệp phức tạp, việc hiểu rõ về thiết bị này không chỉ là yêu cầu của kỹ sư điện mà còn là kiến thức nền tảng giúp các nhà quản lý đảm bảo an toàn, ổn định và hiệu quả cho toàn bộ nhà máy.

Bài viết này của Khu Công Nghiệp 247 sẽ cung cấp một cái nhìn toàn diện và chi tiết về tủ điện nhà xưởng, từ định nghĩa, tầm quan trọng, các loại phổ biến, cho đến quy trình lắp đặt chuyên nghiệp và những lưu ý vận hành cốt lõi, giúp các doanh nghiệp xây dựng một hệ thống điện an toàn, ổn định và hiệu quả.

1. Tủ Điện Nhà Xưởng Là Gì và Tầm Quan Trọng

1.1. Định nghĩa về Tủ Điện Nhà Xưởng

Tủ điện nhà xưởng là một cấu trúc dạng tủ, thường được làm từ kim loại tấm sơn tĩnh điện hoặc vật liệu composite có độ bền cao, được dùng để chứa đựng, bảo vệ và sắp xếp các thiết bị điện công nghiệp. Bên trong tủ bao gồm một hệ thống khí cụ điện phức hợp như aptomat (MCB, MCCB), contactor, rơ-le, biến tần, PLC, cầu dao, đồng hồ đo, đèn báo… được bố trí một cách khoa học và logic. Chức năng chính của nó là nhận nguồn điện tổng và phân phối đến từng khu vực, từng máy móc cụ thể, đồng thời thực hiện các chức năng điều khiển và bảo vệ hệ thống.

1.2. Tại Sao Tủ Điện Nhà Xưởng Là Hạng Mục Bắt Buộc?

Trong bất kỳ nhà máy nào, việc lắp đặt tủ điện nhà xưởng không phải là một lựa chọn, mà là một yêu cầu bắt buộc vì những lý do sống còn sau:

• Đảm bảo an toàn tuyệt đối: Đây là vai trò quan trọng nhất. Tủ điện cách ly hoàn toàn các thiết bị mang điện cao thế với môi trường bên ngoài và người lao động, ngăn ngừa các tai nạn điện giật. Nó cũng tích hợp các thiết bị bảo vệ tự động ngắt mạch khi có sự cố quá tải, ngắn mạch, rò rỉ điện, giảm thiểu tối đa nguy cơ cháy nổ.
• Bảo vệ máy móc, thiết bị sản xuất: Các thiết bị đóng cắt và bảo vệ trong tủ sẽ ngăn chặn các dòng điện bất thường hoặc điện áp không ổn định tiếp cận máy móc, bảo vệ các động cơ, vi mạch và linh kiện điện tử đắt tiền khỏi hư hỏng.
• Trung tâm hóa việc điều khiển và quản lý: Thay vì các công tắc, cầu dao nằm rải rác, mọi thao tác đóng/cắt, điều khiển, giám sát hệ thống điện đều được tập trung tại một vị trí. Điều này giúp việc vận hành, bảo trì, và xử lý sự cố trở nên nhanh chóng, dễ dàng và chuyên nghiệp hơn.
• Ổn định nguồn điện, tối ưu hóa hiệu suất: Tủ điện giúp phân chia các tải một cách hợp lý, tránh tình trạng quá tải cục bộ. Các loại tủ chuyên dụng còn có chức năng bù công suất phản kháng, giúp ổn định lưới điện, giảm tổn thất điện năng và tiết kiệm chi phí tiền điện hàng tháng.

2. Phân Loại Các Dòng Tủ Điện Nhà Xưởng Phổ Biến Nhất

Thế giới tủ điện nhà xưởng rất đa dạng, mỗi loại được thiết kế để thực hiện một chức năng chuyên biệt. Dựa trên công năng, có thể phân loại thành các nhóm chính sau:

2.1. Tủ Điện Phân Phối – Trái Tim Cung Cấp Nguồn Điện

Đây là loại tủ điện cơ bản và quan trọng nhất, có nhiệm vụ nhận nguồn điện từ trạm biến áp và phân phối đến các tủ con hoặc các khu vực phụ tải.

• Tủ điện phân phối tổng (MSB – Main Distribution Board): Là tủ lớn nhất, đặt ngay sau trạm biến áp, quản lý và phân phối điện cho toàn bộ nhà xưởng.
• Tủ điện phân phối (DB – Distribution Board): Là các tủ nhỏ hơn, nhận nguồn từ tủ MSB và cấp điện trực tiếp cho các nhóm máy móc, hệ thống chiếu sáng, điều hòa trong một khu vực nhất định.

2.2. Tủ Điện Điều Khiển – Bộ Não Vận Hành Máy Móc

Loại tủ điện nhà xưởng này có chức năng điều khiển và bảo vệ các động cơ, máy móc riêng lẻ hoặc cả một dây chuyền sản xuất.

• Tủ điều khiển động cơ (khởi động trực tiếp, sao-tam giác): Dùng cho các động cơ bơm, quạt, máy nén khí…
• Tủ điều khiển sử dụng biến tần, khởi động mềm: Dùng cho các động cơ công suất lớn, cần thay đổi tốc độ hoặc khởi động êm ái như băng tải, cẩu trục.
• Tủ điều khiển PLC: Sử dụng cho các hệ thống tự động hóa phức tạp, đòi hỏi sự chính xác và logic cao trong vận hành.

2.3. Tủ Điện Chuyển Mạch Tự Động (ATS) – Đảm Bảo Nguồn Điện Liên Tục

Tủ ATS là giải pháp cho các khu vực sản xuất không cho phép gián đoạn điện. Khi nguồn điện lưới gặp sự cố, tủ ATS sẽ tự động ngắt kết nối với lưới và khởi động máy phát điện dự phòng, cấp nguồn trở lại cho hệ thống chỉ trong vài giây. Khi điện lưới có lại, nó sẽ tự động chuyển nguồn về và tắt máy phát.

2.4. Tủ Điện Bù Công Suất Phản Kháng (Tủ Tụ Bù)

Trong nhà xưởng, các động cơ điện tiêu thụ một lượng công suất phản kháng, gây tổn thất trên lưới điện và có thể bị ngành điện lực phạt tiền nếu hệ số công suất (cos φ) quá thấp. Tủ điện nhà xưởng loại tụ bù có chức năng tự động bù lại lượng công suất này, giúp nâng cao hệ số cos φ, giảm tổn thất điện năng và tiết kiệm chi phí.

Ngoài ra, còn có các loại tủ chuyên dụng khác như tủ điện phòng cháy chữa cháy (PCCC), tủ điều khiển chiếu sáng, tủ điều khiển hệ thống thông gió…

3. Quy Trình Thiết Kế và Lắp Đặt Tủ Điện Nhà Xưởng Chuyên Nghiệp

Để có một hệ thống tủ điện nhà xưởng an toàn và hiệu quả, quy trình thiết kế và lắp đặt phải được thực hiện một cách bài bản qua các bước sau:

• Khảo sát và Tính toán Công suất: Kỹ sư điện phải khảo sát thực tế, thống kê toàn bộ thiết bị điện trong nhà xưởng, tính toán công suất tiêu thụ tổng và của từng khu vực để xác định quy mô và thông số kỹ thuật cho tủ điện.
• Thiết kế Sơ đồ và Bố trí Thiết bị: Lên bản vẽ chi tiết sơ đồ nguyên lý hoạt động và bản vẽ bố trí (layout) các thiết bị bên trong tủ. Bản vẽ phải đảm bảo tính logic, khoa học, dễ thi công và thuận tiện cho việc bảo trì sau này.
• Lựa chọn Vỏ Tủ và Thiết bị: Dựa trên thiết kế, lựa chọn vỏ tủ có kích thước, độ dày và cấp bảo vệ (IP) phù hợp với môi trường lắp đặt. Lựa chọn các khí cụ điện (aptomat, contactor…) từ các thương hiệu uy tín, có thông số đáp ứng yêu cầu kỹ thuật.
• Gia công và Lắp đặt Thiết bị vào Vỏ Tủ: Lắp đặt các thiết bị lên thanh ray (din rail) hoặc tấm panel bên trong tủ theo đúng bản vẽ bố trí, đảm bảo khoảng cách an toàn và tính thẩm mỹ.
• Gia công và Lắp đặt Thanh cái Đồng (Busbar): Đối với các tủ phân phối tổng có dòng điện lớn (từ 100A trở lên), việc sử dụng thanh cái đồng là bắt buộc để đảm bảo khả năng dẫn điện và chịu đựng dòng ngắn mạch.
• Đấu nối Dây dẫn (Đi Dây): Thực hiện đấu nối dây dẫn giữa các thiết bị. Dây mạch động lực (dây lớn) và dây mạch điều khiển (dây nhỏ) phải được đi riêng biệt, phân biệt màu sắc rõ ràng và được đánh số (đầu cốt) cẩn thận để dễ dàng kiểm tra, sửa chữa.
• Kiểm tra An toàn và Kiểm tra Nguội: Sau khi đấu nối xong, phải kiểm tra lại toàn bộ các mối nối, đo thông mạch, kiểm tra cách điện để đảm bảo không có sai sót nào trước khi cấp điện.
• Chạy thử và Nghiệm thu: Cấp nguồn cho tủ điện (ban đầu có thể không tải hoặc với tải nhỏ) để kiểm tra hoạt động của các thiết bị, đèn báo, đồng hồ. Đo đạc các thông số dòng, áp để đảm bảo hệ thống hoạt động đúng thiết kế.
• Bàn giao và Vận hành: Sau khi mọi thứ đã hoàn hảo, tủ điện sẽ được lắp đặt tại vị trí chính thức, kết nối vào hệ thống và bàn giao cho đơn vị sử dụng cùng với tài liệu kỹ thuật và hướng dẫn vận hành.

4. Nguyên Tắc Vận Hành và Bảo Trì Tủ Điện Nhà Xưởng An Toàn

Để một tủ điện nhà xưởng hoạt động bền bỉ và an toàn, quá trình vận hành và bảo trì cần tuân thủ các nguyên tắc vàng:

• An toàn là trên hết: Luôn đặt các biển cảnh báo nguy hiểm tại khu vực tủ điện. Trước khi thực hiện bất kỳ thao tác bảo trì, sửa chữa nào, phải ngắt hoàn toàn nguồn điện (thực hiện quy trình Lockout-Tagout) và dùng bút thử điện kiểm tra lại để chắc chắn.
• Chỉ người có chuyên môn được vận hành: Việc thao tác, đóng cắt, hay can thiệp vào tủ điện phải do kỹ sư hoặc công nhân điện đã được đào tạo thực hiện.
• Bảo trì, vệ sinh định kỳ: Lên lịch kiểm tra, bảo trì tủ điện định kỳ (6 tháng hoặc 1 năm/lần). Các công việc bao gồm: vệ sinh, hút bụi bên trong tủ; siết lại các đầu cốt, ốc vít; kiểm tra nhiệt độ các mối nối bằng camera nhiệt; kiểm tra hoạt động của các thiết bị bảo vệ.
• Lưu trữ hồ sơ kỹ thuật: Luôn giữ bản vẽ và tài liệu kỹ thuật của tủ điện tại nơi dễ tìm để phục vụ cho việc kiểm tra, nâng cấp hay xử lý sự cố.
